產品詳情：
環鏈電動葫蘆是一種輕小型起重設備。環鏈電動葫蘆由電動機，傳動機構和鏈輪組成。環鏈電動葫蘆全部按照國際標準生產，機身外形美觀，結實耐用，內部齒輪全部經過高溫淬火，增加了齒輪的耐磨性和韌性，采用工藝，做工精細，齒輪間契合嚴密。
環鏈電動葫蘆起重量一般為 0.1～100噸，起升高度為3～120米。 環鏈電動葫蘆的特點：性能結構先進，體積小，重量輕，性能可靠，操作方便，適用范圍廣，對起吊重物、裝卸工作、維修設備、吊運貨物非常方便，它還可以安裝在懸空工字鋼、曲線軌道、旋臂吊導軌及固定吊點上吊運重物。
結構特點：
環鏈電動葫蘆結構特點：電動葫蘆產品結構：機體選用高強度拉伸殼體或壓鑄鋁殼體，采用薄壁擠壓成型工藝精密制造，體積小、重量輕、強度高。標準的環鏈電動葫蘆具備獨立的變速箱系統，密封變速箱內的二級同軸傳動齒輪機構，采用長壽命的油浴潤滑系統。電動葫蘆粉末冶金離合器作超載保護裝置，制動采用盤式直流電磁場制動，制動力矩大、平穩、迅速、噪音小 。
適用范圍 :
環鏈電動葫蘆的使用范圍很廣，主要應用于各大廠房、倉庫、風力發電、物流、碼頭、建筑等行業，用于吊運或者裝卸貨物，也可以將重物吊起來方便工作或修理大型機器。環鏈電動葫蘆由操作人員用按紐在地面跟隨操縱，也可在操控室內操縱或采用有線（無線）遠距離控制。環鏈電動葫蘆既可固定懸掛使用，又可配電動單軌小車及手推/手拉單軌小車行走使用。 環鏈電動葫蘆的噸位：0.1t ，0.25t ，0.5t ，1.5t ，1t ，2t ，3t ，5t， 10t ，15t，20t ，25t ，30t ，50t ，60t，100t。 環鏈電動葫蘆安裝使用：葫蘆單梁、橋式起重機、門式起重機、懸掛起重機上可以配單梁工字鋼使用，也可以配雙梁小車使用。因此，電動葫蘆是工廠、礦山、港口、倉庫、貨場、商店等常用的起重設備之一，是提高勞動效率與改善勞動條件的必備機械

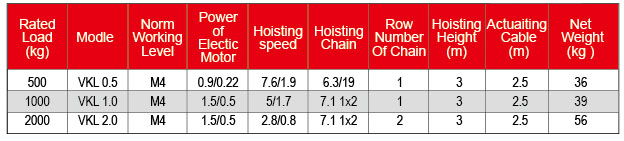

產品參數：
安裝技巧：
環鏈電動葫蘆是車間內部經常要用到的起重工具，這種體積小，自重輕，安裝方便，運行和起升都非常穩定的葫蘆，已經開始取代笨重的型電動葫蘆，而CD型電動葫蘆也會慢慢的被替換掉。在購買環鏈電動葫蘆之前，可根據以下幾點辨別環鏈電動葫蘆的質量，首先在接通電源后控制環鏈電動葫蘆上下左右移動，觀察方向鍵是否正確，同時注意上下運行停止時，是否有剎車的聲音，另外看停止后，鏈條時候有下滑，如果有，說明摩擦片過松，或安裝不正常。在這些沒有問題之后，點按上下鍵，觀察運行距離，距離越小的環鏈葫蘆越好。使用小技巧：在某些廠房或者車間，有時需要運行比較小的距離，比如安裝或者對接，需要葫蘆緩慢提升或下降，以方便校準和安裝，但是環鏈電動葫蘆單速居多，雙速有時候慢速也滿足不了安裝的速度，這時候就可以是有點按按鈕的方式，即點一下就停，時間非常短，這樣移動范圍比較小，可以在每次點按之后校準一次，依次類推，將設備安裝成功。這也是為什么在選擇環鏈電動葫蘆的時候點按檢查升降距離的原因，原則上這個升降距離越小越好。
環鏈電動葫蘆保養:
首先，環鏈電動葫蘆齒輪箱內機油從開始運作時達500小時請檢查潤滑油量是否足夠，以后第三個月定期檢查潤滑油情況，不足則需加油。
第二，在室外使用環鏈電動葫蘆時，應架設防雨設備。
第三，.經常保持環鏈電動葫蘆零件的干燥,操作完華時請將葫蘆駛離潮濕區、高溫區或化學區，以維持其性能。
第四，環鏈電動葫蘆鏈條的保養，鏈條請上機油潤滑，高粉塵工廠請上機油，且定期清除鏈條及導槽組內之異物，確保鏈條運轉之順暢。
第五，長期不使用環鏈電動葫蘆時，應做防銹處理及清潔保養，并上下運轉1-3分鍾以維持其性能。
環鏈電動葫蘆操作規程：
使用維護
1．新安裝或經拆檢后安裝的電動葫蘆，首先應進行空車試運轉數次。但在未安裝完畢前，切忌通電試轉。
2．在正常使用前應進行以額定負荷的125%,起升離地面約100毫米，10分鐘的靜負荷試驗，并檢查是否正常。
3．動負荷試驗是以額定負荷重量，作反復升降與左右移動試驗，試驗后檢查其機械傳動部分，電器部分和連接部分 是否正?？煽?。
4．在使用中，禁止在不允許的環境下，及超過額定負荷和每小時額定合閘次數（120次）的情況下使用。
5．安裝調試和維護時，必須嚴格檢查限位裝置是否靈活可靠，當?shù)蹉^升至上Limit position時，吊鉤外殼到卷筒外殼之距離必須大于50mm（10t,16t,20t必須大于120mm）。當?shù)蹉^降至下Limit position時，應保證卷筒上鋼絲繩安全圈，有效安全圈必須在2圈以上。
6． 不允許同時按下兩個使電動葫蘆按相反方向運動的手電門按鈕。
7． 工作完畢后必須把電源的總閘拉開，切斷電源。
8．電動葫蘆應由專人操縱，操縱者應充分掌握安全操作規程，嚴禁歪拉斜吊。
9．在使用中必須由專門人員定期對電動葫蘆進行檢查，發現故障及時采取措施，并仔細加以記錄。
10．調整電動葫蘆制動下滑量時，應保證額定載荷下，制動下滑量S≤V/100（V為負載下一分鐘內穩定起升的距離）。
安全注意事項
在了解操作說明的基礎上，還請注意下列事項：
1． 請對使用說明書和銘牌上內容熟記后再操作。
2． 請將上、下限位的停止塊調整后再起吊物體。
3． 在使用之前請確認制動器狀況是否可靠。
4． 使用前若發現鋼絲繩出現下列異常情況時，不要操作。
（1） 彎曲、變形、腐蝕等。
（2） 鏈條斷裂程度超過規定要求，磨損量大。
5．安裝使用前請用500V兆歐表檢查電機和控制箱的絕緣電阻，在常溫下冷態電阻應大于5MΩ，方可使用。
6．請不要起吊超過額定負載量的物件，額定負載量在起吊鉤銘牌上已標明。
7．起吊物上禁止乘人，另不要將電動葫蘆作為電梯的起升機構用來載人。
8． 起吊物件的下面不得有人。
9． 起吊物體、吊鉤在搖擺狀態下不能起吊。
10． 請將葫蘆移動到物體正上方再起吊，不得斜吊。
11． 限位器不允許當作行程開關反復使用。
12． 不得起吊與地面相連的物體。
13． 請不要過度點動操作。
14． 不要用手電門線前拉其它物體。
15． 在維修檢查前一定要切斷電源。
16． 維修檢查工作一定要在空載狀態下進行。
17．使用前請確認楔塊是否安裝牢固可靠。
環鏈電動葫蘆每日檢測表
|
項次
|
檢測項目
|
檢測部位
|
檢測標準
|
檢測結果
|
|
1
|
葫蘆電機
|
葫蘆外觀
|
溫升控制在E級絕緣溫度135度
|
|
|
2
|
吊鉤
|
1.開口2.是否變形3.轉動4其它
|
1.開口外增大變形2.是否有扭曲變形現象3.動作是否旋轉靈活4.是否有裂痕或缺陷
|
|
|
3
|
起重鏈條
|
1.伸長2.磨損3.變形4.腐蝕5.腐裂6.潤滑7.反向垂掛
|
1.可見的伸長量異常2.線徑磨損超過限度3.可目視的變形4.有顯著的腐蝕現象5.是否有裂痕6.是否需上潤滑油（不可用黃油）7.焊接點在同一方向
|
|
|
4
|
剎車
|
下滑超出長度
|
剎車有無下滑現象及異常聲響。
|
|
|
5
|
押扣開關
|
1.操作2.外觀
|
1.動作是否與標示相同2.外殼是否破損變形
|
|
|
6
|
上下限位
|
上下碰觸
|
動作是否正確
|
|
|
7
|
電源接線
|
接線外觀
|
是否有接線松脫，是否有破皮及硬化現象
|
解決故障：
環鏈電動葫蘆是一種很常見的使用工具，很多客戶在使用過程中操作不當，會引起諸多問題，解決辦法如下：
1、電原線相位接錯，導致相位保護作用啟動，因此無法操作。
解決辦法：將兩個相位的電源線互相對調。
2、電源的保險絲燒斷或無熔絲開關跳開。
解決辦法：檢查電流需求是否符合，更換適合的保險絲或重新啟動無熔絲開關。
3、控制電路的保險絲燒毀。
解決辦法：檢查并更換正確的保險絲。
4、電源線或控制電路的電線斷裂或未接好。
解決辦法：將斷裂及接觸不良的電線修復或更換。
5、電源的電壓過低。
解決辦法：測量電壓值是否低于標準供電電壓的10%以上。
6、電機發出聲音，但是并未旋轉。
解決辦法：檢查電機相位是否正確-修護并做好絕緣的動作。
7、緊急開關被按下。
解決辦法：確認緊急開關按下的原因。
8、接觸器不良。
解決辦法：手動操作葫蘆，若環鏈電動葫蘆正常動作，則代表控制線圈或電線有接觸不良-找出接觸不良的位置并將其修復；若以手動方式操作環鏈電動葫蘆仍無法操作，則需檢查主電源是否正常，若主電源沒有標題，則是接觸器不良，無法正常輸出，需要更換接觸器。
9、接觸器的線圈短路
